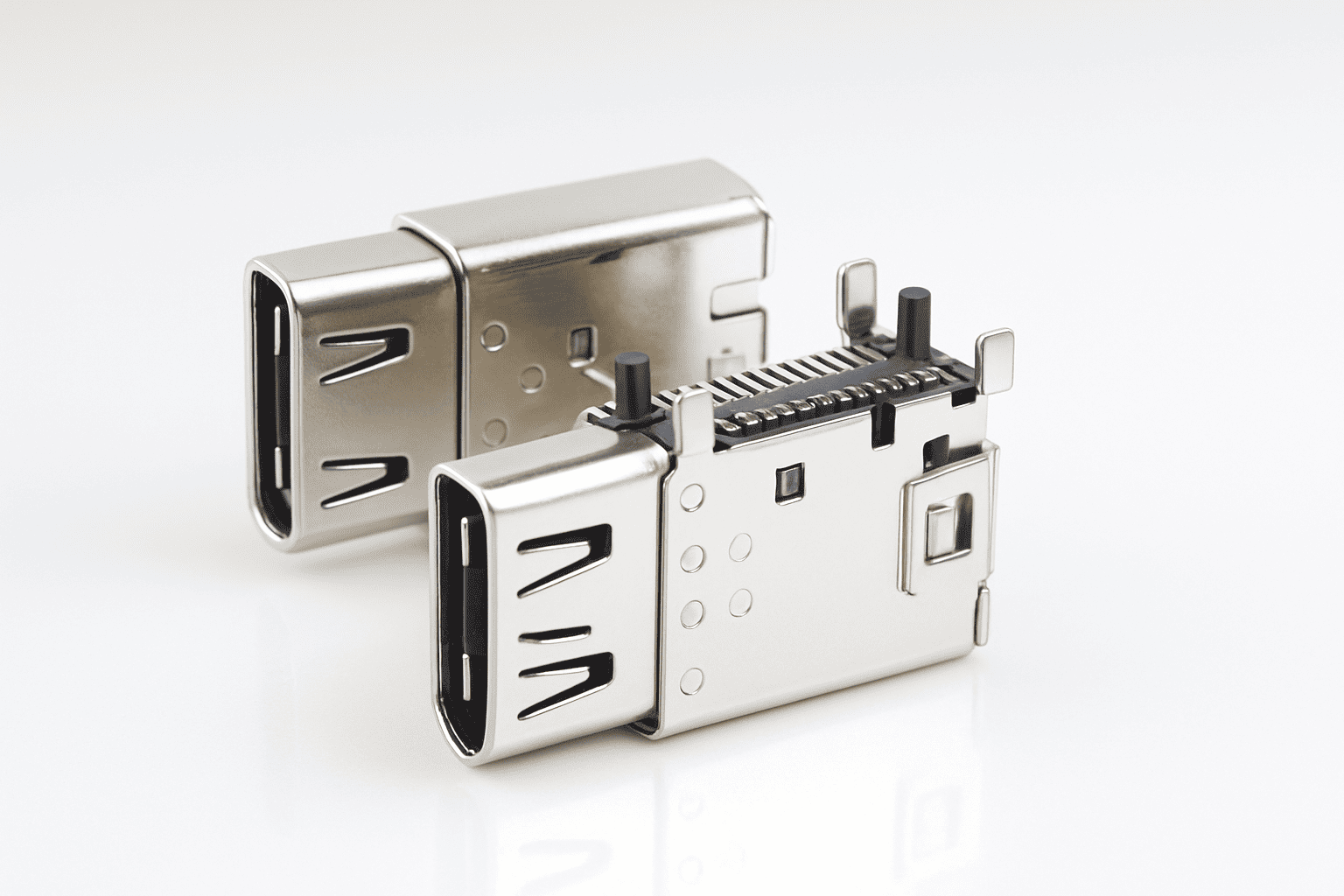

Right-Angle USB Type-C Receptacle (SMT)

U01-C124-02401 Vertical USB Type-C Receptacle (SMT)

高性能．高耐用．專為高速傳輸與穩定供電而設

本款 U01-C124-02401 採用 right-angle SMT structure特別適合需要 水平、低高度安裝 的電路板佈局。
這樣的結構能在緊湊空間中提供穩定的訊號表現與可靠的連接方式。

🔧 產品特色

  • 高導電性端子結構
    採用銅合金鍍金端子，確保穩定導電與耐腐蝕特性。

  • 堅固金屬外殼設計
    不鏽鋼外殼搭配鎳鍍層處理，提升插拔耐久與 EMI 抗干擾能力。

  • 優異電氣特性

    • 絕緣阻抗 ≥ 100 MΩ

    • 耐電壓達 100 V AC

    • 接觸阻抗 ≤ 40 mΩ（初始值）
      確保長期穩定的訊號傳輸。

  • 長壽命機械設計
    通過 10,000 次插拔，仍能維持可靠的接觸強度。

  • 阻燃與安全材質
    膠芯採用 UL94V-0 阻燃等級合成樹脂，提升安全性與環境適應力。

⚙️ 主要規格

項目 規格
額定電流 VBUS 5 A；Vconn/GND 1.25 A；其他腳位 0.25 A
耐電壓 100 V AC / 1 分鐘
絕緣電阻 ≥ 100 MΩ
接觸阻抗 ≤ 40 mΩ（初始）／≤ 50 mΩ（老化後）
插拔壽命 10,000 次以上
插入力 5 – 20 N
拔出力 初期 8 – 20 N；10,000 次後仍 6 – 20 N
膠殼材質 不鏽鋼 + 鎳鍍層
端子 銅合金 + 金鍍層
膠芯 UL94V-0 合成樹脂

💡 並非所有記憶體連接器都一樣。 應用領域

  • 工業控制與嵌入式系統

  • 網通設備與高速資料傳輸裝置

  • 醫療電子與監測系統

  • 車載多媒體與電源模組

  • 消費型電子與穿戴式裝置

🔗 穩定連接，從細節開始

本款 U01-C124-02401 USB Type-C Receptacle (SMT) 以 durability, precision, and electrical integrity 無論是高速信號傳輸、精密測試設備，或長期運行的工控系統，都能確保穩定輸出與長期可靠使用壽命。
